Entgasung

Vakuumentgasung

Sie verhindert Korrosion, verbessert die Qualität des Anlagenwassers, schützt Pumpen und Armaturen und verlängert die Lebensdauer Ihrer Anlagen: Die Vakuumentgasung ist in vielen Bereichen nötig, wo geschlossene Heiz- oder Kühlsysteme genutzt werden.

Pumpen Binek bietet individuelle Lösungen an, wir arbeiten beispielsweise erfolgreich mit dem Vakuumentgaser SPIROVENT SUPERIOR.

Wir klären wichtige Fragen rund um die Entgasung: Erfahren Sie im Folgenden mehr über die verschiedenen Verfahren zur Entgasung von Flüssigkeiten, welche Methoden wir nutzen und warum es gute Gründe gibt, dass auch Sie eine solche Maßnahme in Ihrem Pumpensystem integrieren.

Entgasung für Heizungswasser und Anlagen: die Grundlagen

Das geschlossene System von Heiz- und Kühlanlagen enthält nicht nur Flüssigkeiten, sondern auch Gase. Im Wasser selbst sind verschiedene Mengen von Sauerstoff und auch Kohlenstoffdioxid CO2 enthalten, die den metallischen Anlagen auf Dauer massive Schäden zufügen können. Darum ist eine regelmäßige Entgasung von wasserführenden Systemen nötig.

Die meisten Menschen kennen das Ritual: Etwa einmal im Jahr, am besten zu Beginn der Heizperiode, empfehlen Experten die Entlüftung der Heizung. Auch größere Systeme müssen regelmäßig entgast werden.

Doch das reicht in vielen Fällen nicht aus: Auch nach dem Entlüften kann eine Heizungs- oder Kühlanlage noch große Mengen an freien und gelösten Gasen enthalten. Werden diese dann nicht oder nur unzureichend beseitigt, kann das unangenehme Folgen für die Anlage haben:

mangelhafte Einregulierung
ständige manuelle Entlüftung und Kontrolle wird nötig
Korrosion und daraus folgend Beschädigung von Anlagenkomponenten durch Korrosionspartikel
steigender Energieverbrauch
geräusche bei der Zirkulation

Neben Ausfallzeiten können diese Aspekte hohe Wartungs- und Instandhaltungskosten nach sich ziehen. Eine professionelle Lösung zur Luftabscheidung ist der beste Weg, um dieser Problematik vorzubeugen und die Ursache zu beseitigen. Wir unterstützen Sie bei der Auswahl einer geeigneten Lösung zur Entfernung von Gasen.

Sie wollen noch mehr über Entgasung erfahren?

Dann klicken Sie ganz einfach auf den rechten Button und nehmen unverbindlich Kontakt zu uns auf.

Kontakt aufnehmen

Verfahren zur Entgasung: Wie lassen sich Gase aus Flüssigkeiten entfernen?

Um in Flüssigkeiten gelöstes Gas freizusetzen und aus der Anlage zu entfernen, bieten sich zwei gängige Anwendungen an:

01

Thermische Entgasung:

Bei diesem Verfahren erfolgt die Entgasung, indem die Temperatur innerhalb einer Anlage erhöht wird. Dadurch werden gebundene Gase in form von Mikroblasen freigesetzt. Diese Blasen lassen sich dann durch den Einsatz von Mikroblasenabscheidern aus der Anlage entfernen. Dadurch wird suggestive ein gasuntersättigtes Wasser erzeugt, welches erneutes Gaseindringen absorbiert.

02

Vakuumentgasung durch erzeugten Unterdruck

Die Entgasung erfolgt hier, indem ein Teil der Flüssigkeit entnommen und in einen Unterdruck versetzt wird. Der Unterdruck führt dazu, dass alle im Wasser gebundene Gase freigesetzt und abgeführt werden.

Zurück bleibt eine untersättigte Flüssigkeit, die in der Lage ist, erneut Gase im System zu absorbieren. Vakuumentgaser entziehen dem Medium alle Gase und entziehen somit die Grundlage für Biologie und Korrosionsbildung.

Was ist ein Vakuumentgaser?

Schauen wir uns die Standardmethode zur Entgasung von Anlagen einmal näher an.

Ein Vakuumentgaser ist ein elektromechanisches Gerät, welches Gase aus der Anlagenflüssigkeit entfernt. Wie der Name schon sagt, nutzt das Gerät die Methode der Vakuumentgasung zur Entfernung von Gasen. Es arbeitet unabhängig von physikalischen Gegebenheiten und dem Einbauort.

Wann wird der Vakuumentgaser eingesetzt?

Bei Anlagen mit geringen Temperaturunterschieden (Kühlanlagen, Niedertemperaturanlagen): Hier funktioniert die thermische Entgasung nicht, gelöste Gase werden nicht freigesetzt. Ein Vakuumentgaser arbeitet unabhängig von der Temperatur der Flüssigkeit.
Wenn die baulichen Gegebenheiten die Installation eines Mikroblasenabscheiders unmöglich machen: Ein Vakuumentgaser kann im Gegensatz zur thermischen Entgasung an nahezu jeder Stelle im System eingebunden werden.
In Glykol-Systemen, um den Gehalt an Sauerstoff zu reduzieren und damit einem Zersetzen des Glykols entgegenzuwirken.

Wenn aufgrund der statischen Höhe eines Gebäudes Gase nicht mehr mittels eines Mikroblasenabscheiders abgeschieden werden können: Ist der statische Druck oberhalb eines eingesetzten Mikroblasenabscheiders zu groß, kann gelöstes Gas nicht mehr aus der Flüssigkeit abgeschieden werden. Der statische Druck nimmt ab, je weiter das Systemwasser nach oben transportiert wird. Dadurch werden Gase in Form von Luftblasen freigesetzt, für die dann nicht zu definieren ist, an welcher Stelle im System sie auftreten. Der Punkt, an dem die Mikroblasen freigesetzt werden, ist abhängig von der Temperatur und dem hydrostatischen Druck, und damit veränderlich.

Als Faustregel für die maximale statische Höhe gilt: Heizungsanlage ab 15 Meter, Kühlanlage ab 5 Meter.

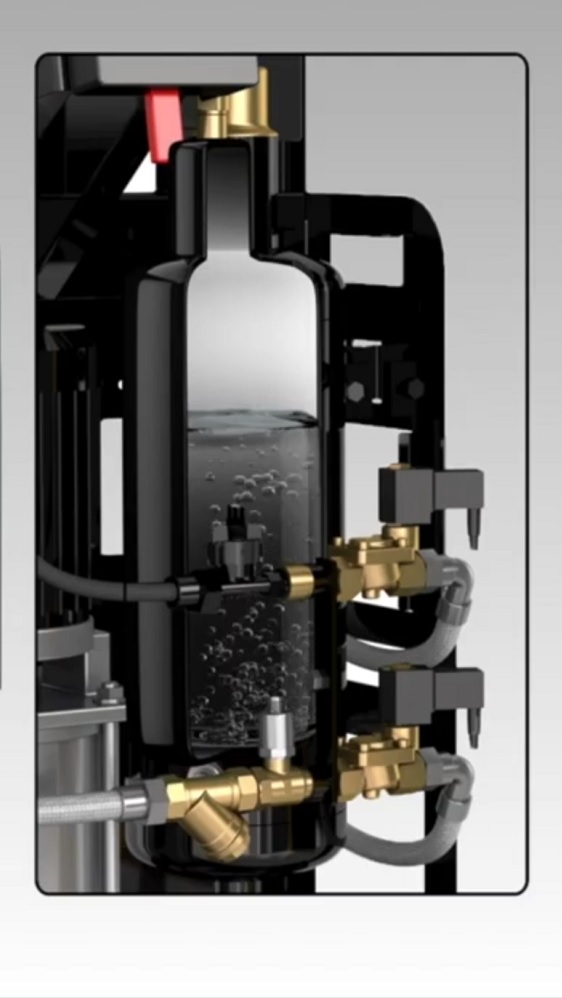

Wie funktioniert ein Vakuumentgaser?

Bei dieser Form der Entgasung entnimmt eine Pumpe eine definierte Menge Anlagenwasser aus dem Kreislauf, ein Magnetventil schließt den Behälter und ein Vakuum wird erzeugt. Das Resultat: Der Druck sinkt, es entsteht ein Unterdruck, sodass gelöste Gase aus der übrigen Anlagenflüssigkeit freigesetzt werden. Diese steigen im Behälter nach oben und werden über das Entlüftungsventil abgelassen. Die entgaste und nun untersättigte (absorptive) Flüssigkeit wird in die Anlage zurückgepumpt und ist in der Lage, wieder Gase aufzunehmen. Dieser Prozess wird so lange fortgesetzt, bis alle Gase aus der Anlage abgeschieden sind..

Wie effektiv ist eine Vakuumentgasung?

Eine Vakuumentgasung ist in der Lage, die vorhandenen Gase zu 99 % zu eliminieren.

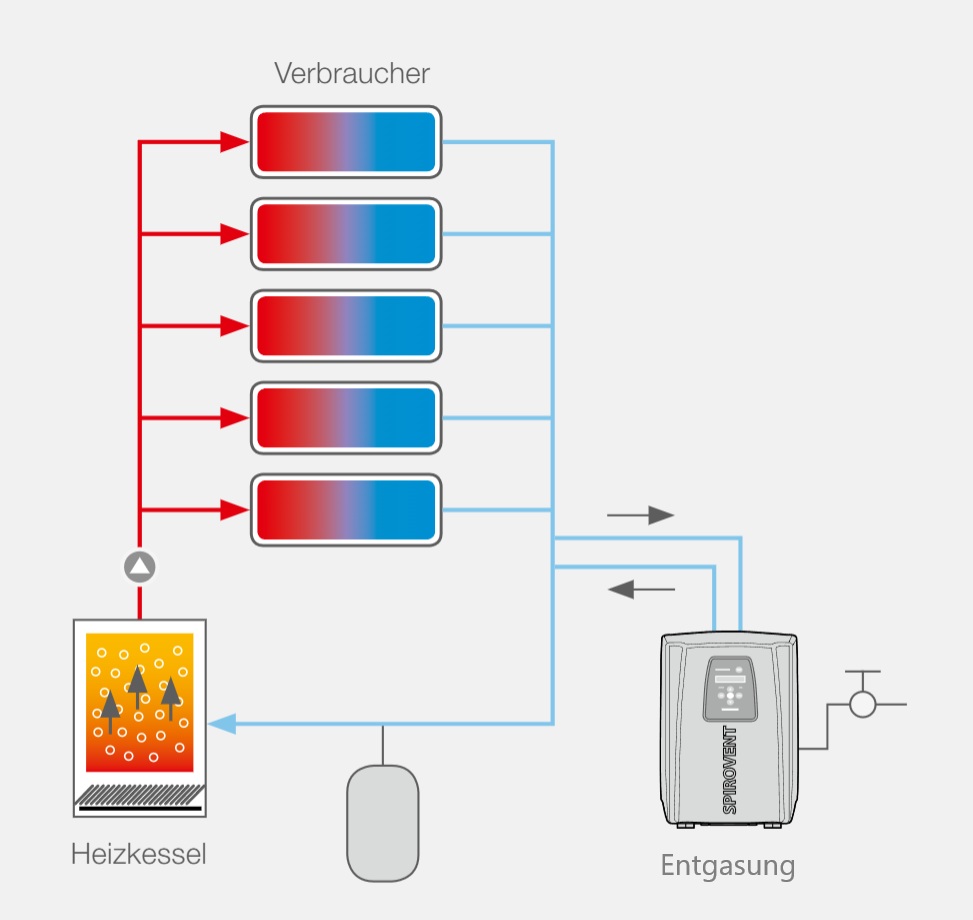

Wie wird der Entgaser in das System eingebunden?

Grundsätzlich gibt es keinen definierten Einbauort, wo der Vakuumentsorger ins System eingebaut werden muss. Das ist einer der wichtigsten Vorzüge dieser Art der Entgasung.

Der Anschluss des Gerätes erfolgt über flexible Schläuche, die im Abstand von min. 500 mm seitlich an die Zirkulationsleitung angebunden werden. Bei Geräten mit Nachspeisung wird zusätzlich die Nachspeiseflüssigkeit über einen dritten flexiblen Schlauch angeschlossen. Hier ist eine Systemtrennung vorzunehmen.

Ist eine Nachspeisung über den Vakuumentgaser sinnvoll?

Wenn keine Nachspeisung über die Druckhaltung verbaut ist, macht es auf jeden Fall Sinn, dieses über den Entgaser nachzuholen. Der Vakuumentgaser erkennt selbständig ein fehlendes Anlagenvolumen durch das Abscheiden von Gasen, Verdunstung oder Haverien und ergänzt dieses. Wichtigster Punkt ist, dass das Nachspeisewasser vorher entgast wird und somit keine zusätzlichen Gase in das System getragen werden. Eine Kontrolle und Überwachung der Nachspeisung über den Vakuumentgaser ist gewährleistet.

Wie lege ich einen Vakuumentgaser aus?

Für die Auslegung eines Vakuumentgasers gibt es zwei grundlegende Parameter:

1. Der Anlagendruck
Relevant ist zunächst der minimale und maximale Anlagendruck. Der eingesetzte Vakuumentgaser muss in der Lage sein, diese Drücke sowohl im Maximum als auch im Minimum abzudecken und innerhalb dieser Spannweite zu arbeiten. Entscheidend ist hierbei der herrschende Druck an der Einbaustelle des Vakuumentgasers, in der Regel im Rücklauf.

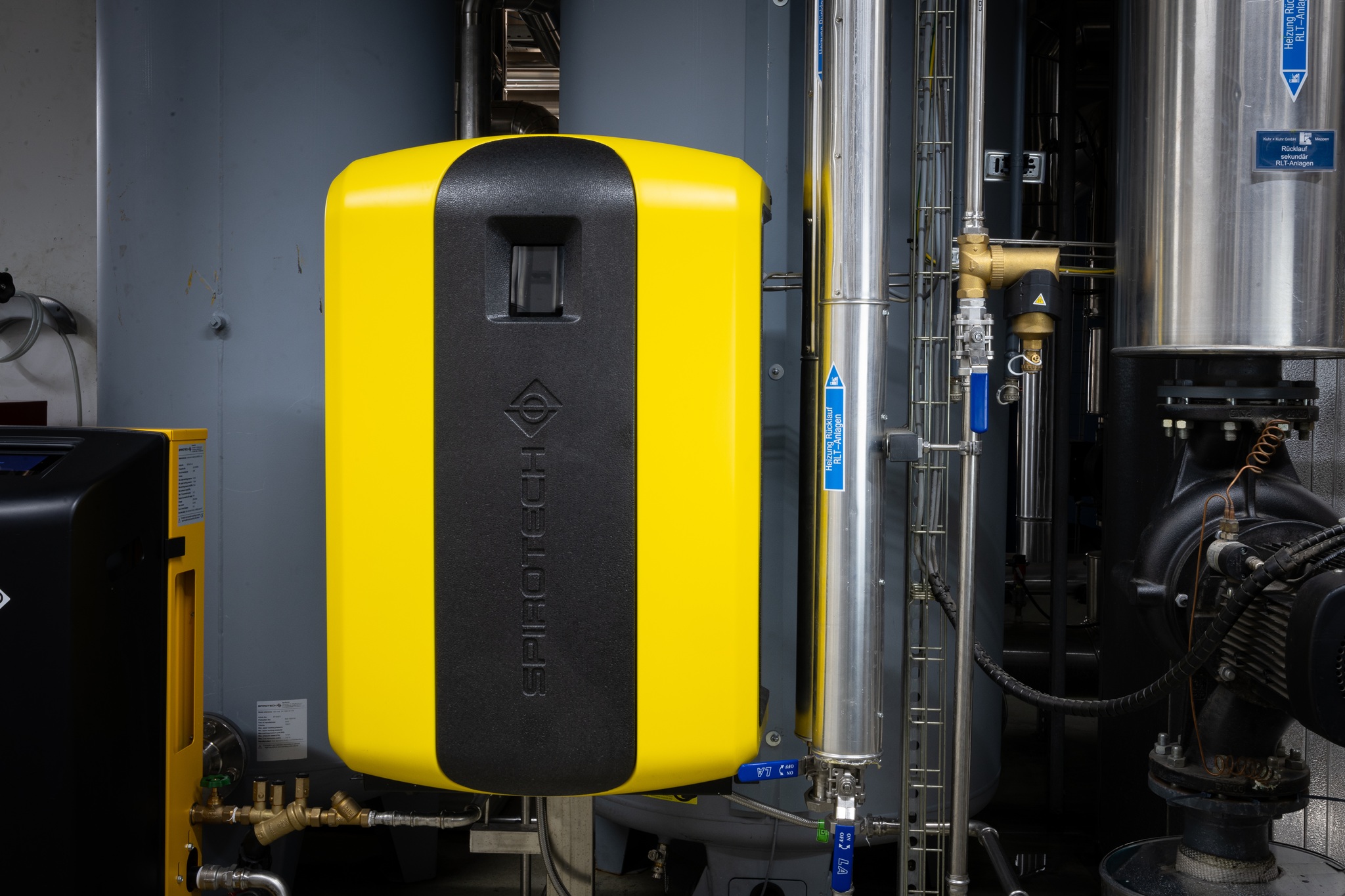

Der SPIROVENT SUPERIOR – unsere Empfehlung für die Entgasung mit Vakuum

Das Binek Pumpen Team hat 50 Jahre Erfahrung im Service und Vertrieb von Pumpen. Aus diesem reichen Wissen heraus empfehlen wir für die Vakuum Entgasung gerne den Spirovent Superior, der sich in vielen unserer Projekte bereits ausgezeichnet bewährt hat.

Sie haben Fragen zum Spirovent Superior oder zur Entgasung mit dem Vakuum Verfahren generell? Dann sprechen Sie uns einfach an, wir beraten Sie umfassend zu allem, was Sie wissen müssen.
